STEP 1用途を選択します。

STEP 2キャスター1個の許容荷重を算出します。

セット機器の自重kg

最大積載荷重kg

4

×1.25

キャスター1個の許容荷重00(daN)

※キャスター4個の場合です。4個以上ご使用の場合はご相談ください。

キャスターについて

キャスターの構造

1. キャスターの構造及び各部の名称

キャスターは物の運搬や移動を容易に行う目的で対象物に取付けて使用します。
対象物への取付けが容易で様々な場面で使用されています。

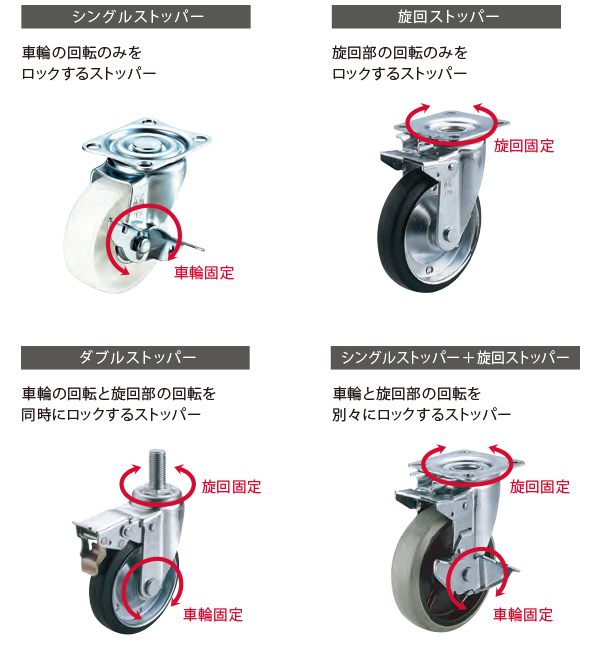

2. ストッパーの種類
  • シングルストッパー・・・車輪の回転のみをロックするストッパーです。
  • 旋回固定式・・・・・・・旋回部の回転のみをロックするストッパーです。
  • ダブルストッパー・・・・車輪の回転と旋回部の回転を同時にロックするストッパーです。
    ※シングルストッパーと旋回固定式を両方備えたタイプもあります。
3. 旋回部の構造
スラストベアリング一段構造タイプ
(シングルベアリング)

コスト面を重視し、ベアリングが一段構造となっています。

【ピンカシメタイプ】
Gシリーズ、Mシリーズ、Hシリーズ(LHG型)
スラストベアリング二段構造タイプ
(ダブルベアリング)

スラストベアリングを二段構造にすることでよりスムーズな旋回が可能になりました。

【中空カシメタイプ】
Jシリーズ、PMシリーズ、RJ2シリーズ、J2シリーズ
【ピンカシメタイプ】
SJシリーズ、Sシリーズ、STKシリーズ、Eシリーズ、Lシリーズ、SAシリーズ、Hシリーズ(LHG型を除く)、RJ2Kシリーズ、CAL-Hシリーズ、SUS-Jシリーズ、SUS-J2シリーズ、SUS-SJシリーズ、SUS-Sシリーズ、SUS-Eシリーズ、SUS-Hシリーズ
